一、系统说明：

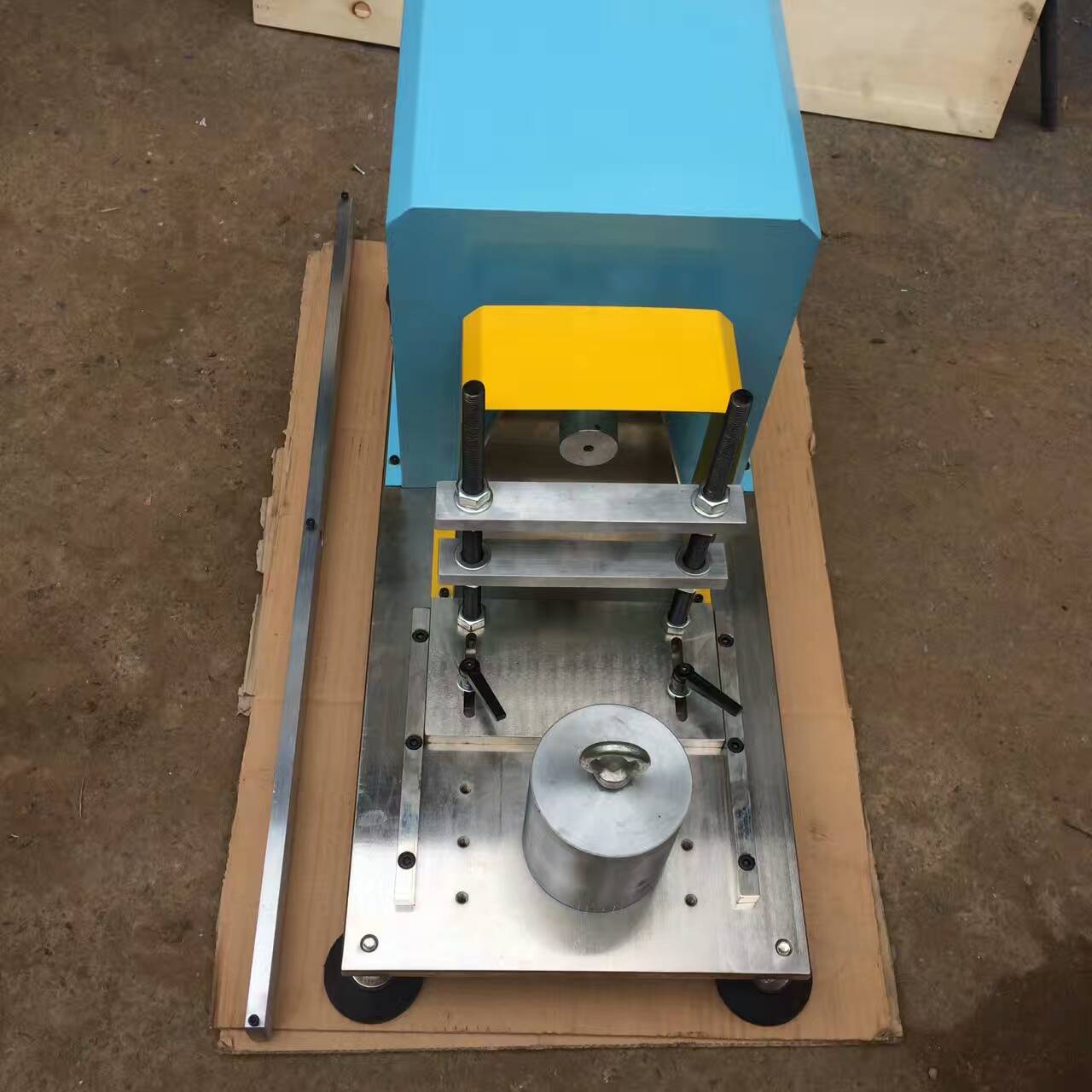

      测功机及其测试系统由磁滞测功机、测功机控制器、直流电参数测试仪、单相电参数测量仪、控制柜、软件和夹具等组成，它可以任意改变被测电机的负载，直接测量出电机空载、负载及堵转状态下电机的输入电压、电流、功率及输出转矩、转速、输出功率及效率。

      软件可实现手动、自动二种测试方式，完成空载、堵转、负载测试，具有绘制特性曲线、存储、打印等功能。

二、测试项目：

      1、空载试验：电压、电流、功率。

      2、负载试验：测取负载特性曲线，包括电压、电流、功率、输出转矩、转速、功率、效率。

      3、堵转试验：测取堵转特性曲线，包括电压、电流、功率、输出转矩、转速、功率、效率。

      4、系统可将所有测试数据传输到电脑中，并能绘制相应的曲线，具有存储和打印功能。

      5、系统配有全套简体中文软件，能制作电机型式试验报告表格和曲线图

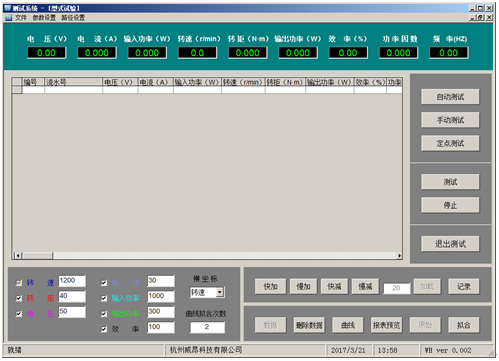

三、软件界面：
