新能源汽车电机检测系统
发表时间:2017-5-15 16:58:58阅读次数:10264
一、系统组成

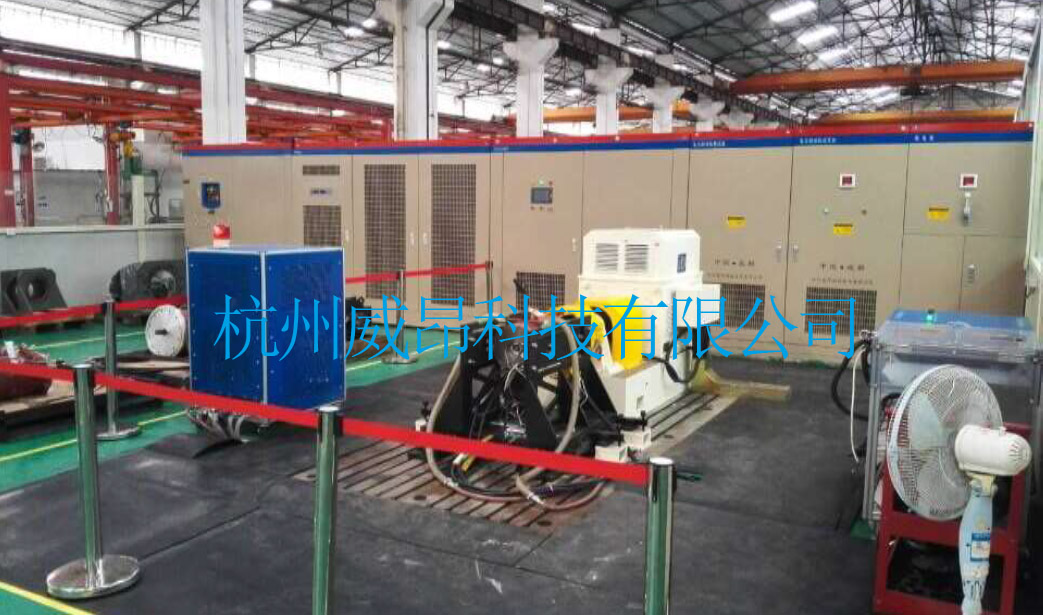

本系统由直流电参数仪、三相宽频电参数测量仪、测功机、动态传感器、系统控制柜、控制器、测试台及夹具、计算机、打印机等组成。满足
二、系统介绍
对新能源汽车电机及其控制器的电压、电流、频率、输入功率、功率因数、转矩、转速、输出功率、及效率等进行精确测量的要求。可对新能源电机进行绕组电阻、空载、堵转、温升、负载、最大最小转矩等试验。软件结合计算机进行数据采集和处理,提供了彩色图形曲线显示、数据表格打印、数据存储等功能,并可以根据需要对数据曲线进行不同深度的拟合,以便更好的反映出电机的特性,使曲线更加光滑。软件系统的开发和使用基于WINDOWS操作系统平台,具有友好的用户界面接口。
三、系统特点:
1、系统能对各种新能源电机进行绕组电阻测试、空载试验、堵转试验、温升试验、负载试验、最大最小转矩试验;
2、系统能实时显示电机及控制器的电压、电流、输入功率、频率、功率因数转矩、转速、输出功率、效率;
3、系统可以对测试数据自动进行存储;
4、系统能实时显示采集数据和曲线;
5、系统可对空载测试结果进行分析处理,以取得空载电流、空载功率和铁耗、机械耗,并进行曲线制;
6、系统可以对负载测试结果进行分析处理,以取得满载电流、满载功率、满载效率、满载转差率能及满载轼率因数,并进行曲线绘制;
7、系统可对堵转测试结果进行分析处理,以取得堵转电流和堵转转矩,并进行曲线绘制;
8、系统可以对新能源电机进行实时的T-n曲线绘制,并自动找出最大转矩和最小转矩;
9、系统对被试电机可实现无级加载,可实现带电温升测试,制动器冷却方式自冷或风冷;
10、系统具有历史数据回放功能,并且允许编辑和修改;
