轮毂电机系列性能测试系统
发表时间:2017-5-24 10:27:17阅读次数:6499
本系统专用于各种轮毂电机的测试,包括:电动车、电动自行车、平衡车等轮毂电机。实现电机的空载测试、负载测试、堵转测试、效率测试等。
系统配备毂电机专用测试软件,可实现加载量的手动调节和自动加载功能,可实现轮毂电机对各个试验项目的测试要求,并绘制各种参数特性原始曲线,拟合曲线,并自动生成空载点参数(电流、转速),最大转矩点参数(电压、电流、转速、效率、输出功率),最高效率点参数(转速、转矩、电流、输出功率)及最大输出功率点参数(转速、转矩、电流、输出功率)。可实现多条曲线绘制在同一坐标内,满足客户对产品一致性、重复性分析。

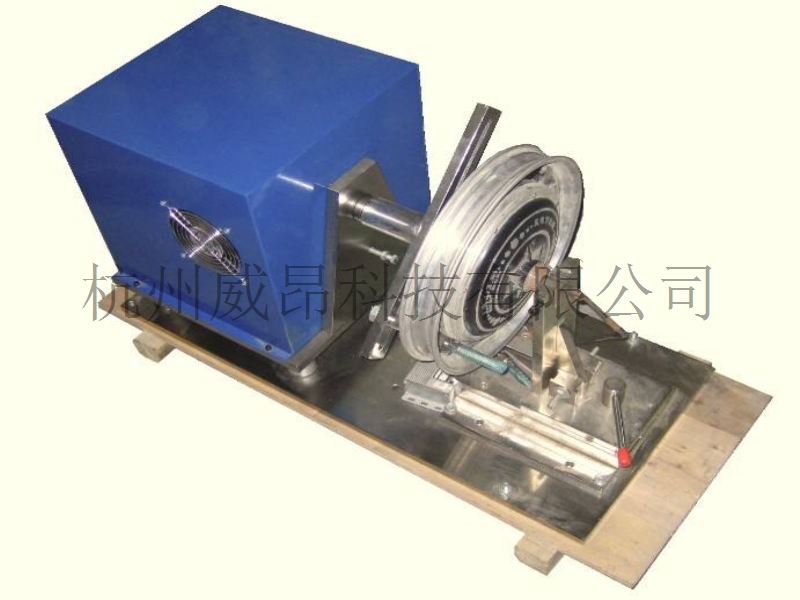

根据轮毂电机特殊的外部结构,系统配有轮毂电机专用夹具,用于固定和连接轮毂电机,一套夹具可满足多种规格轮毂电机的使用,对中,安装等效率大大提高。
系统主要组成:
(1)磁粉测功机
(2)直流电参数测试仪
(3)转矩转速测量仪
(4)电机测试台架
(5)电脑、打印机
